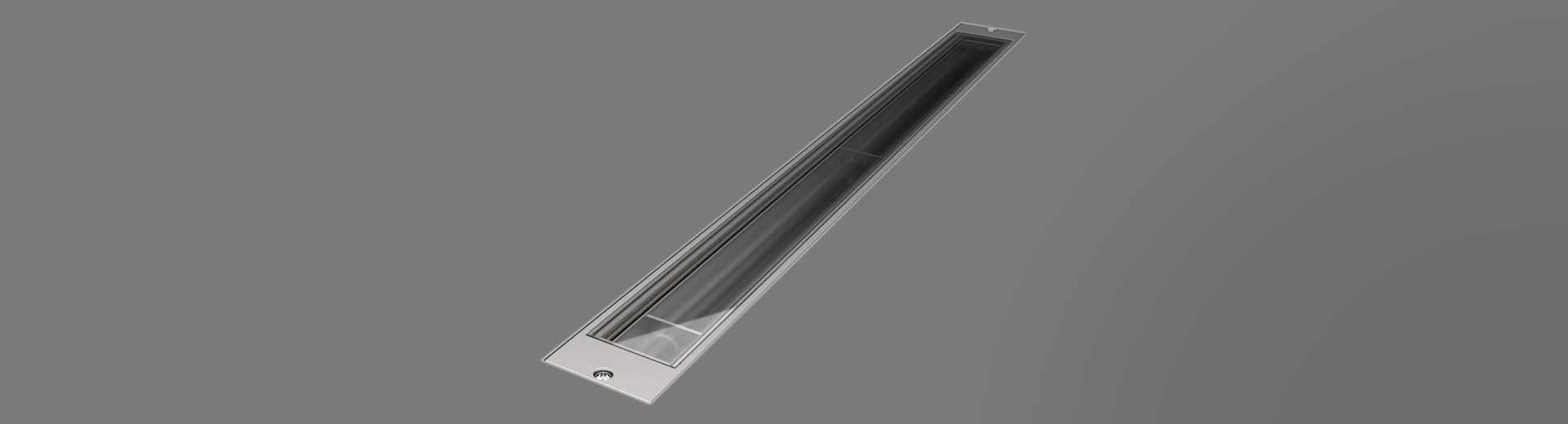

JEDI COMPACT Outdoor RGBW Empotrable
Concept
Proyector lineal empotrable de LED RGBW.Material
Cuerpo de aluminio extruido anodizado 15μ.
Pantalla plana de cristal extra claro de 5mm de espesor.Lámpara
Modulo de LED Mid Power quadri-chip RGBW.
Tempertura de color de la fuente blanca: 3000K.Óptica
Grupo óptico interno compuesto por lente primaria cilíndrica de vidrio, reflector de aluminio anodizado de alta reflectancia y filtro holográfico integrado.
Disponible en tres versiones: Grazing, Wall Washer y Flood.Instalación
A completar con la correspondiente contracaja de aluminio anodizado predispuesta para instalación secuencial y looping externo.Alimentación
Versión con driver remoto.
Controlado mediante protocolo DMX - RDM que permite la programación a distancia de las luminarias (no dip-switch) mediante la línea de datos DMX.
Precableado con 1 m de cable 8x0,5mm² (Ø 8,5mm).
La programación de las luminarias se realiza a través del programador USB-RDM disponible como accesorio.Notas
Disponible, bajo petición, también con mando inalámbrico LMS Casambi.
Las fotometrías indican los valores máximos de emisión de la luminaria.
Adopta la solución técnica "Waterblock Smart" que prevé el resinado de los cables de conexión, limitando el riesgo de que la humedad llegue hasta el driver o hasta la luminaria.
Los valores relativos a la potencia de la luminaria no tienen en cuenta la absorción del driver accesorio. Dicho valor depende de la selección del driver.
IP68: el proyector no se puede instalar permanentemente bajo el agua, pero aún puede soportar una inmersión temporal accidental a una profundidad de 2 metros (máx.24h).
IP69: cumple con la norma IEC/EN 60529.
Proyector lineal empotrable de LED RGBW.Material
Cuerpo de aluminio extruido anodizado 15μ.
Pantalla plana de cristal extra claro de 5mm de espesor.Lámpara
Modulo de LED Mid Power quadri-chip RGBW.
Tempertura de color de la fuente blanca: 3000K.Óptica
Grupo óptico interno compuesto por lente primaria cilíndrica de vidrio, reflector de aluminio anodizado de alta reflectancia y filtro holográfico integrado.
Disponible en tres versiones: Grazing, Wall Washer y Flood.Instalación
A completar con la correspondiente contracaja de aluminio anodizado predispuesta para instalación secuencial y looping externo.Alimentación
Versión con driver remoto.
Controlado mediante protocolo DMX - RDM que permite la programación a distancia de las luminarias (no dip-switch) mediante la línea de datos DMX.
Precableado con 1 m de cable 8x0,5mm² (Ø 8,5mm).
La programación de las luminarias se realiza a través del programador USB-RDM disponible como accesorio.Notas
Disponible, bajo petición, también con mando inalámbrico LMS Casambi.
Las fotometrías indican los valores máximos de emisión de la luminaria.
Adopta la solución técnica "Waterblock Smart" que prevé el resinado de los cables de conexión, limitando el riesgo de que la humedad llegue hasta el driver o hasta la luminaria.
Los valores relativos a la potencia de la luminaria no tienen en cuenta la absorción del driver accesorio. Dicho valor depende de la selección del driver.
IP68: el proyector no se puede instalar permanentemente bajo el agua, pero aún puede soportar una inmersión temporal accidental a una profundidad de 2 metros (máx.24h).
IP69: cumple con la norma IEC/EN 60529.
Anula las selecciones
JEDI COMPACT Outdoor RGBW Empotrable - Driver remoto - L. 1185mm
3,3
IP66
IP67
IP68
IP69
IK08
1m
Lámpara
Código
CCT nominal
Flujo (lm)
Potencia nominal
Índice de reproducción cromática
Apertura del haz de luz
Óptica
Emisión
Color y acabado
Versión
Dimensiones
Alimentación
Tipo driver / Control
Driver incluido
Clase de aislamiento
Grado de protección
IP parte en vista
IK
Clase F
Certificaciones
LED
RGBW
48W
FL
HÍBRIDA
Aluminio
DRIVER REMOTO
L=1185mm
500mA
NO
CLASE 3
IP66,IP67,IP68,IP69
IK08
SÍ
LED
RGBW
48W
GRZ
HÍBRIDA
Aluminio
DRIVER REMOTO
L=1185mm
500mA
NO
CLASE 3
IP66,IP67,IP68,IP69
IK08
SÍ
LED
RGBW
48W
WW
WALL WASHER
Aluminio
DRIVER REMOTO
L=1185mm
500mA
NO
CLASE 3
IP66,IP67,IP68,IP69
IK08
SÍ
Código
1E4330
1E4331
1E4332
A completar con la correspondiente contracaja de aluminio anodizado predispuesta para instalación secuencial y looping externo.
Los valores relativos a la potencia de la luminaria no tienen en cuenta la absorción del driver accesorio. Dicho valor depende de la selección del driver.
IP68: el proyector no se puede instalar permanentemente bajo el agua, pero aún puede soportar una inmersión temporal accidental a una profundidad de 2 metros (máx.24h).
IP69: cumple con la norma IEC/EN 60529.
Los valores relativos a la potencia de la luminaria no tienen en cuenta la absorción del driver accesorio. Dicho valor depende de la selección del driver.
IP68: el proyector no se puede instalar permanentemente bajo el agua, pero aún puede soportar una inmersión temporal accidental a una profundidad de 2 metros (máx.24h).
IP69: cumple con la norma IEC/EN 60529.
JEDI COMPACT Outdoor RGBW Empotrable - Driver remoto - L. 905mm
2,6
IP66
IP67
IP68
IP69
IK08
1m
Lámpara
Código
CCT nominal
Flujo (lm)
Potencia nominal
Índice de reproducción cromática
Apertura del haz de luz
Óptica
Emisión
Color y acabado
Versión
Dimensiones
Alimentación
Tipo driver / Control
Driver incluido
Clase de aislamiento
Grado de protección
IP parte en vista
IK
Clase F
Certificaciones
LED
RGBW
36W
FL
HÍBRIDA
Aluminio
DRIVER REMOTO
L=905mm
500mA
NO
CLASE 3
IP66,IP67,IP68,IP69
IK08
SÍ
LED
RGBW
36W
GRZ
HÍBRIDA
Aluminio
DRIVER REMOTO
L=905mm
500mA
NO
CLASE 3
IP66,IP67,IP68,IP69
IK08
SÍ
LED
RGBW
36W
WW
WALL WASHER
Aluminio
DRIVER REMOTO
L=905mm
500mA
NO
CLASE 3
IP66,IP67,IP68,IP69
IK08
SÍ
Código
1E4327
1E4328
1E4329
A completar con la correspondiente contracaja de aluminio anodizado predispuesta para instalación secuencial y looping externo.
Los valores relativos a la potencia de la luminaria no tienen en cuenta la absorción del driver accesorio. Dicho valor depende de la selección del driver.
IP68: el proyector no se puede instalar permanentemente bajo el agua, pero aún puede soportar una inmersión temporal accidental a una profundidad de 2 metros (máx.24h).
IP69: cumple con la norma IEC/EN 60529.
Los valores relativos a la potencia de la luminaria no tienen en cuenta la absorción del driver accesorio. Dicho valor depende de la selección del driver.
IP68: el proyector no se puede instalar permanentemente bajo el agua, pero aún puede soportar una inmersión temporal accidental a una profundidad de 2 metros (máx.24h).
IP69: cumple con la norma IEC/EN 60529.
JEDI COMPACT Outdoor RGBW Empotrable - Driver remoto - L. 625mm
1,75
IP66
IP67
IP68
IP69
IK08
1m
Lámpara
Código
CCT nominal
Flujo (lm)
Potencia nominal
Índice de reproducción cromática
Apertura del haz de luz
Óptica
Emisión
Color y acabado
Versión
Dimensiones
Alimentación
Tipo driver / Control
Driver incluido
Clase de aislamiento
Grado de protección
IP parte en vista
IK
Clase F
Certificaciones
LED
RGBW
24W
FL
HÍBRIDA
Aluminio
DRIVER REMOTO
L=625mm
500mA
NO
CLASE 3
IP66,IP67,IP68,IP69
IK08
SÍ
LED
RGBW
24W
GRZ
HÍBRIDA
Aluminio
DRIVER REMOTO
L=625mm
500mA
NO
CLASE 3
IP66,IP67,IP68,IP69
IK08
SÍ
LED
RGBW
24W
WW
WALL WASHER
Aluminio
DRIVER REMOTO
L=625mm
500mA
NO
CLASE 3
IP66,IP67,IP68,IP69
IK08
SÍ
Código
1E4324
1E4325
1E4326
A completar con la correspondiente contracaja de aluminio anodizado predispuesta para instalación secuencial y looping externo.
Los valores relativos a la potencia de la luminaria no tienen en cuenta la absorción del driver accesorio. Dicho valor depende de la selección del driver.
IP68: el proyector no se puede instalar permanentemente bajo el agua, pero aún puede soportar una inmersión temporal accidental a una profundidad de 2 metros (máx.24h).
IP69: cumple con la norma IEC/EN 60529.
Los valores relativos a la potencia de la luminaria no tienen en cuenta la absorción del driver accesorio. Dicho valor depende de la selección del driver.
IP68: el proyector no se puede instalar permanentemente bajo el agua, pero aún puede soportar una inmersión temporal accidental a una profundidad de 2 metros (máx.24h).
IP69: cumple con la norma IEC/EN 60529.
JEDI COMPACT Outdoor RGBW Empotrable - Driver remoto - L. 344mm
1,05
IP66
IP67
IP68
IP69
IK08
1m
Lámpara
Código
CCT nominal
Flujo (lm)
Potencia nominal
Índice de reproducción cromática
Apertura del haz de luz
Óptica
Emisión
Color y acabado
Versión
Dimensiones
Alimentación
Tipo driver / Control
Driver incluido
Clase de aislamiento
Grado de protección
IP parte en vista
IK
Clase F
Certificaciones
LED
RGBW
12W
FL
HÍBRIDA
Aluminio
DRIVER REMOTO
L=344mm
500mA
NO
CLASE 3
IP66,IP67,IP68,IP69
IK08
SÍ
LED
RGBW
12W
GRZ
HÍBRIDA
Aluminio
DRIVER REMOTO
L=344mm
500mA
NO
CLASE 3
IP66,IP67,IP68,IP69
IK08
SÍ
LED
RGBW
12W
WW
WALL WASHER
Aluminio
DRIVER REMOTO
L=344mm
500mA
NO
CLASE 3
IP66,IP67,IP68,IP69
IK08
SÍ
Código
1E4321
1E4322
1E4323
A completar con la correspondiente contracaja de aluminio anodizado predispuesta para instalación secuencial y looping externo.
Los valores relativos a la potencia de la luminaria no tienen en cuenta la absorción del driver accesorio. Dicho valor depende de la selección del driver.
IP68: el proyector no se puede instalar permanentemente bajo el agua, pero aún puede soportar una inmersión temporal accidental a una profundidad de 2 metros (máx.24h).
IP69: cumple con la norma IEC/EN 60529.
Los valores relativos a la potencia de la luminaria no tienen en cuenta la absorción del driver accesorio. Dicho valor depende de la selección del driver.
IP68: el proyector no se puede instalar permanentemente bajo el agua, pero aún puede soportar una inmersión temporal accidental a una profundidad de 2 metros (máx.24h).
IP69: cumple con la norma IEC/EN 60529.
JEDI COMPACT Outdoor RGBW Empotrable Louvre - Driver remoto - L. 1185mm
3,5
IP66
IP67
IP68
IP69
IK08
1m
Lámpara
Código
CCT nominal
Flujo (lm)
Potencia nominal
Índice de reproducción cromática
Apertura del haz de luz
Óptica
Emisión
Color y acabado
Versión
Dimensiones
Alimentación
Tipo driver / Control
Driver incluido
Clase de aislamiento
Grado de protección
IP parte en vista
IK
Clase F
Certificaciones
LED
RGBW
48W
FL
HÍBRIDA
Aluminio
LOUVRE - DRIVER REMOTO
L=1185mm
500mA
NO
CLASE 3
IP66,IP67,IP68,IP69
IK08
SÍ
LED
RGBW
48W
GRZ
HÍBRIDA
Aluminio
LOUVRE - DRIVER REMOTO
L=1185mm
500mA
NO
CLASE 3
IP66,IP67,IP68,IP69
IK08
SÍ
LED
RGBW
48W
WW
WALL WASHER
Aluminio
LOUVRE - DRIVER REMOTO
L=1185mm
500mA
NO
CLASE 3
IP66,IP67,IP68,IP69
IK08
SÍ
Código
1E4342
1E4343
1E4344
A completar con la correspondiente contracaja de aluminio anodizado predispuesta para instalación secuencial y looping externo.
Los valores relativos a la potencia de la luminaria no tienen en cuenta la absorción del driver accesorio. Dicho valor depende de la selección del driver.
IP68: el proyector no se puede instalar permanentemente bajo el agua, pero aún puede soportar una inmersión temporal accidental a una profundidad de 2 metros (máx.24h).
IP69: cumple con la norma IEC/EN 60529.
Los valores relativos a la potencia de la luminaria no tienen en cuenta la absorción del driver accesorio. Dicho valor depende de la selección del driver.
IP68: el proyector no se puede instalar permanentemente bajo el agua, pero aún puede soportar una inmersión temporal accidental a una profundidad de 2 metros (máx.24h).
IP69: cumple con la norma IEC/EN 60529.
JEDI COMPACT Outdoor RGBW Empotrable Louvre - Driver remoto - L. 905mm
2,75
IP66
IP67
IP68
IP69
IK08
1m
Lámpara
Código
CCT nominal
Flujo (lm)
Potencia nominal
Índice de reproducción cromática
Apertura del haz de luz
Óptica
Emisión
Color y acabado
Versión
Dimensiones
Alimentación
Tipo driver / Control
Driver incluido
Clase de aislamiento
Grado de protección
IP parte en vista
IK
Clase F
Certificaciones
LED
RGBW
36W
FL
HÍBRIDA
Aluminio
LOUVRE - DRIVER REMOTO
L=905mm
500mA
NO
CLASE 3
IP66,IP67,IP68,IP69
IK08
SÍ
LED
RGBW
36W
GRZ
HÍBRIDA
Aluminio
LOUVRE - DRIVER REMOTO
L=905mm
500mA
NO
CLASE 3
IP66,IP67,IP68,IP69
IK08
SÍ
LED
RGBW
36W
WW
WALL WASHER
Aluminio
LOUVRE - DRIVER REMOTO
L=905mm
500mA
NO
CLASE 3
IP66,IP67,IP68,IP69
IK08
SÍ
Código
1E4339
1E4340
1E4341
A completar con la correspondiente contracaja de aluminio anodizado predispuesta para instalación secuencial y looping externo.
Los valores relativos a la potencia de la luminaria no tienen en cuenta la absorción del driver accesorio. Dicho valor depende de la selección del driver.
IP68: el proyector no se puede instalar permanentemente bajo el agua, pero aún puede soportar una inmersión temporal accidental a una profundidad de 2 metros (máx.24h).
IP69: cumple con la norma IEC/EN 60529.
Los valores relativos a la potencia de la luminaria no tienen en cuenta la absorción del driver accesorio. Dicho valor depende de la selección del driver.
IP68: el proyector no se puede instalar permanentemente bajo el agua, pero aún puede soportar una inmersión temporal accidental a una profundidad de 2 metros (máx.24h).
IP69: cumple con la norma IEC/EN 60529.
JEDI COMPACT Outdoor RGBW Empotrable Louvre - Driver remoto - L. 625mm
1,85
IP66
IP67
IP68
IP69
IK08
1m
Lámpara
Código
CCT nominal
Flujo (lm)
Potencia nominal
Índice de reproducción cromática
Apertura del haz de luz
Óptica
Emisión
Color y acabado
Versión
Dimensiones
Alimentación
Tipo driver / Control
Driver incluido
Clase de aislamiento
Grado de protección
IP parte en vista
IK
Clase F
Certificaciones
LED
RGBW
24W
FL
HÍBRIDA
Aluminio
LOUVRE - DRIVER REMOTO
L=625mm
500mA
NO
CLASE 3
IP66,IP67,IP68,IP69
IK08
SÍ
LED
RGBW
24W
GRZ
HÍBRIDA
Aluminio
LOUVRE - DRIVER REMOTO
L=625mm
500mA
NO
CLASE 3
IP66,IP67,IP68,IP69
IK08
SÍ
LED
RGBW
24W
WW
WALL WASHER
Aluminio
LOUVRE - DRIVER REMOTO
L=625mm
500mA
NO
CLASE 3
IP66,IP67,IP68,IP69
IK08
SÍ
Código
1E4336
1E4337
1E4338
A completar con la correspondiente contracaja de aluminio anodizado predispuesta para instalación secuencial y looping externo.
Los valores relativos a la potencia de la luminaria no tienen en cuenta la absorción del driver accesorio. Dicho valor depende de la selección del driver.
IP68: el proyector no se puede instalar permanentemente bajo el agua, pero aún puede soportar una inmersión temporal accidental a una profundidad de 2 metros (máx.24h).
IP69: cumple con la norma IEC/EN 60529.
Los valores relativos a la potencia de la luminaria no tienen en cuenta la absorción del driver accesorio. Dicho valor depende de la selección del driver.
IP68: el proyector no se puede instalar permanentemente bajo el agua, pero aún puede soportar una inmersión temporal accidental a una profundidad de 2 metros (máx.24h).
IP69: cumple con la norma IEC/EN 60529.
JEDI COMPACT Outdoor RGBW Empotrable Louvre - Driver remoto - L. 344mm
1,1
IP66
IP67
IP68
IP69
IK08
1m
Lámpara
Código
CCT nominal
Flujo (lm)
Potencia nominal
Índice de reproducción cromática
Apertura del haz de luz
Óptica
Emisión
Color y acabado
Versión
Dimensiones
Alimentación
Tipo driver / Control
Driver incluido
Clase de aislamiento
Grado de protección
IP parte en vista
IK
Clase F
Certificaciones
LED
RGBW
12W
FL
HÍBRIDA
Aluminio
LOUVRE - DRIVER REMOTO
L=344mm
500mA
NO
CLASE 3
IP66,IP67,IP68,IP69
IK08
SÍ
LED
RGBW
12W
GRZ
HÍBRIDA
Aluminio
LOUVRE - DRIVER REMOTO
L=344mm
500mA
NO
CLASE 3
IP66,IP67,IP68,IP69
IK08
SÍ
LED
RGBW
12W
WW
WALL WASHER
Aluminio
LOUVRE - DRIVER REMOTO
L=344mm
500mA
NO
CLASE 3
IP66,IP67,IP68,IP69
IK08
SÍ
Código
1E4333
1E4334
1E4335
A completar con la correspondiente contracaja de aluminio anodizado predispuesta para instalación secuencial y looping externo.
Los valores relativos a la potencia de la luminaria no tienen en cuenta la absorción del driver accesorio. Dicho valor depende de la selección del driver.
IP68: el proyector no se puede instalar permanentemente bajo el agua, pero aún puede soportar una inmersión temporal accidental a una profundidad de 2 metros (máx.24h).
IP69: cumple con la norma IEC/EN 60529.
Los valores relativos a la potencia de la luminaria no tienen en cuenta la absorción del driver accesorio. Dicho valor depende de la selección del driver.
IP68: el proyector no se puede instalar permanentemente bajo el agua, pero aún puede soportar una inmersión temporal accidental a una profundidad de 2 metros (máx.24h).
IP69: cumple con la norma IEC/EN 60529.
Productos de la misma familia
JEDI COMPACT Outdoor RGBW Proyectores
Índice de reproducción cromática: RGBWFlujo nominal Mín/Máx: 897lm-3588lmMedidas: 312,5mm-593,5mm-873,5mm-1153,5mm
JEDI COMPACT Indoor
Índice de reproducción cromática: 90Flujo nominal Mín/Máx: 4500lm-6360lmMedidas: 850mm-1130mm
JEDI COMPACT Outdoor Proyectores
Índice de reproducción cromática: 80Flujo nominal Mín/Máx: 1431lm-7200lmMedidas: 312,5mm-576mm-593,5mm-856mm-873,5mm-1136mm-1153,5mm
JEDI COMPACT Outdoor Empotrable
Índice de reproducción cromática: 80Flujo nominal Mín/Máx: 1431lm-7200lmMedidas: 344mm-625mm-905mm-1185mm
